Helyszín:

Az A.R.I. gyár a Genezáreti-tó mellett fekvő, gyönyörű panorámával megáldott Kvaz Haruv településen (Kibuc) található. Az évente megrendezett továbbképzés az idén március 3-10 között, csodálatos tavaszi időben zajlott.

Résztvevők:

A rendezvényen mintegy 50 országból vettek részt üzemeltetők, tervezők és értékesítő mérnökök.

Amiről tanultunk:

A házigazda A.R.I. stáb összeszokott profizmussal, és nagy szeretettel vezényelte le az egész rendezvényt, melyen az alábbiakról szerezhettünk bővebb ismereteket:

Elmélet:

• Nyomott hálózatok hidraulikai problémái
• A levegő meglétéből és/vagy hiányából eredő problémák az üzemelő nyomott rendszerekben
• A.R.I. légtelenítő és légbeszívó szelepek  tervezése, méretezése, kiválasztása és telepítése

Elmélet és gyakorlat:

• A.R.I. légtelenítő és légbeszívó szelepcsalád és az egyedülálló tömítési koncepció bemutatása elmélet és gyakorlat

Gyakorlat:

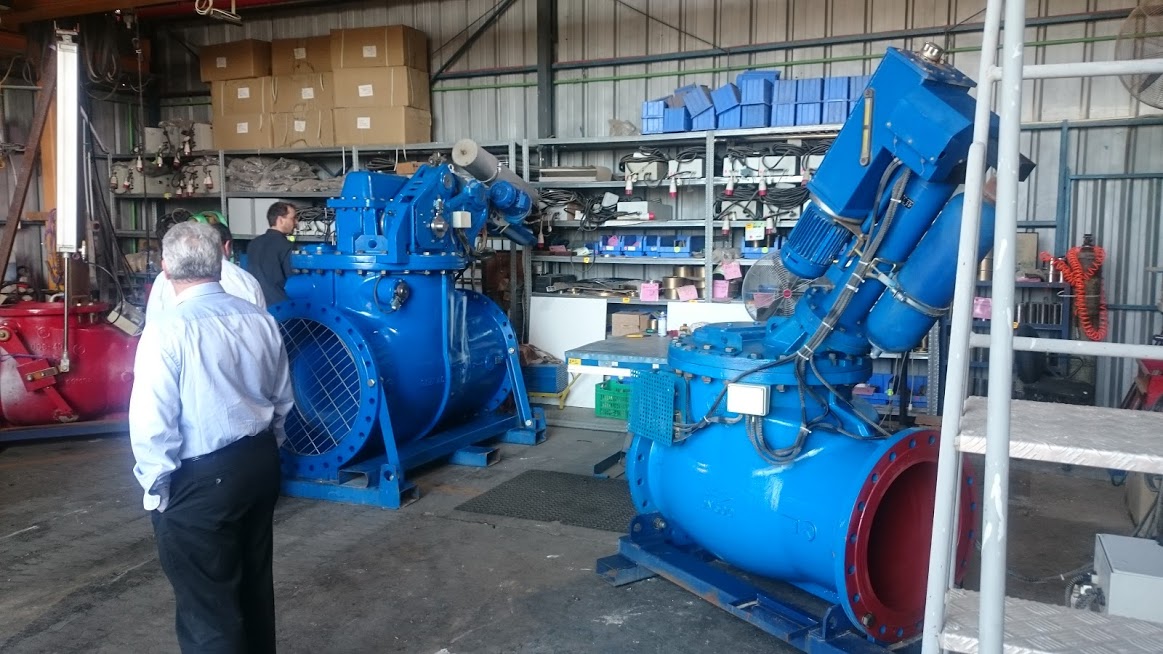

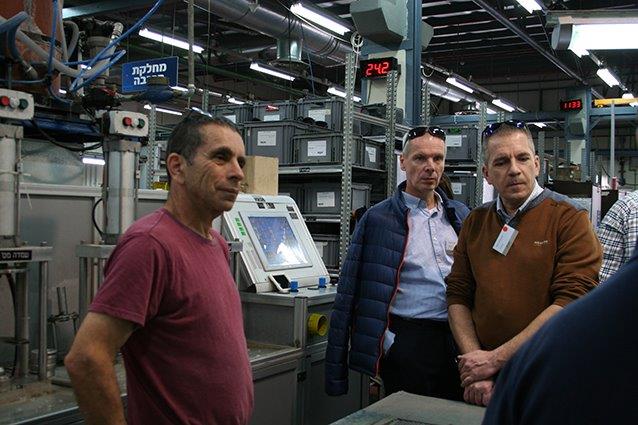

• A.R.I. légtelenítő szelepek gyártása

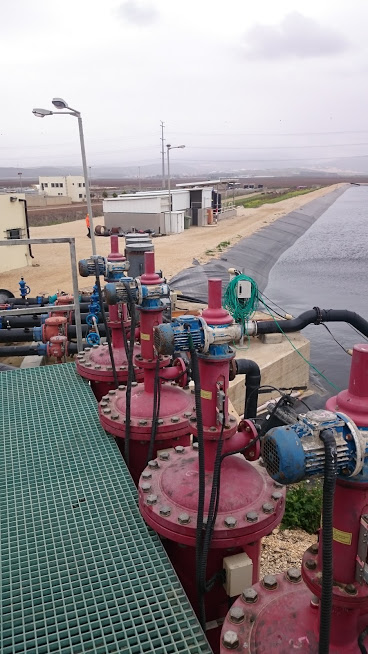

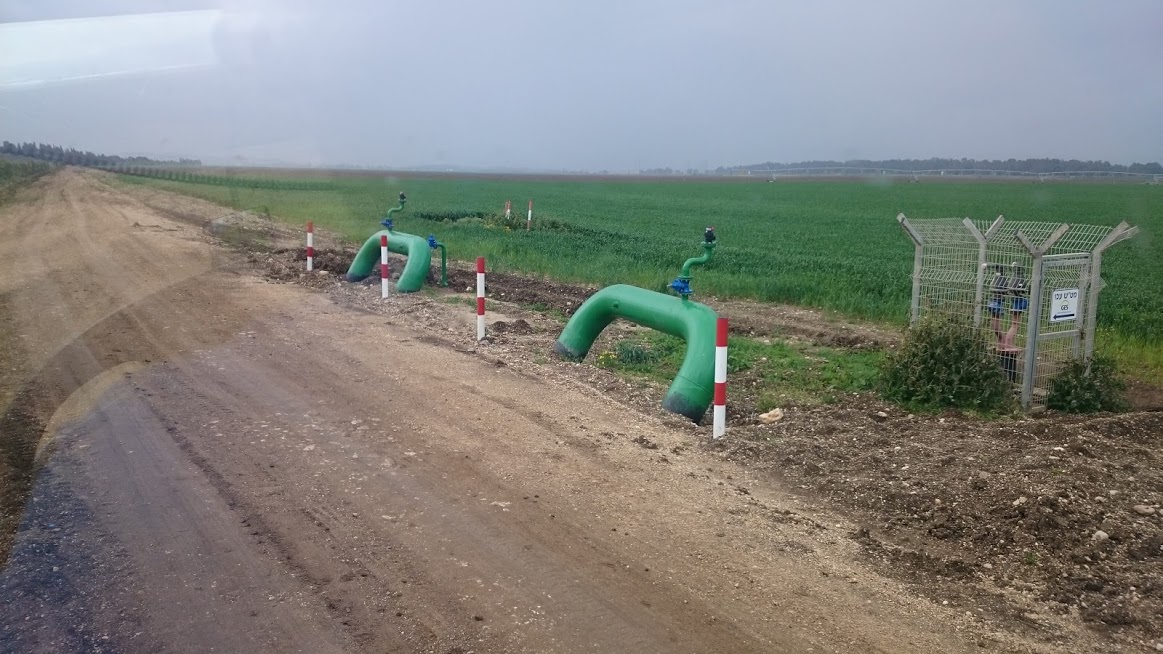

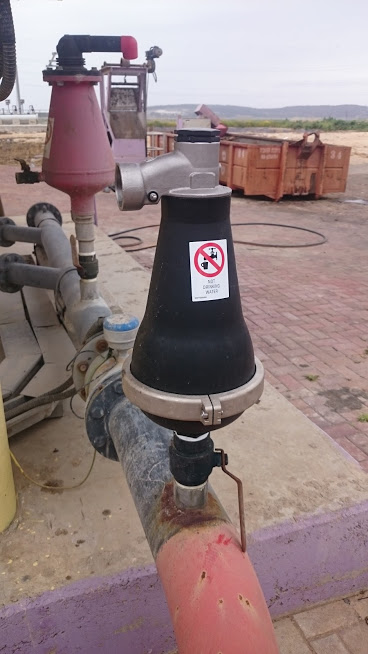

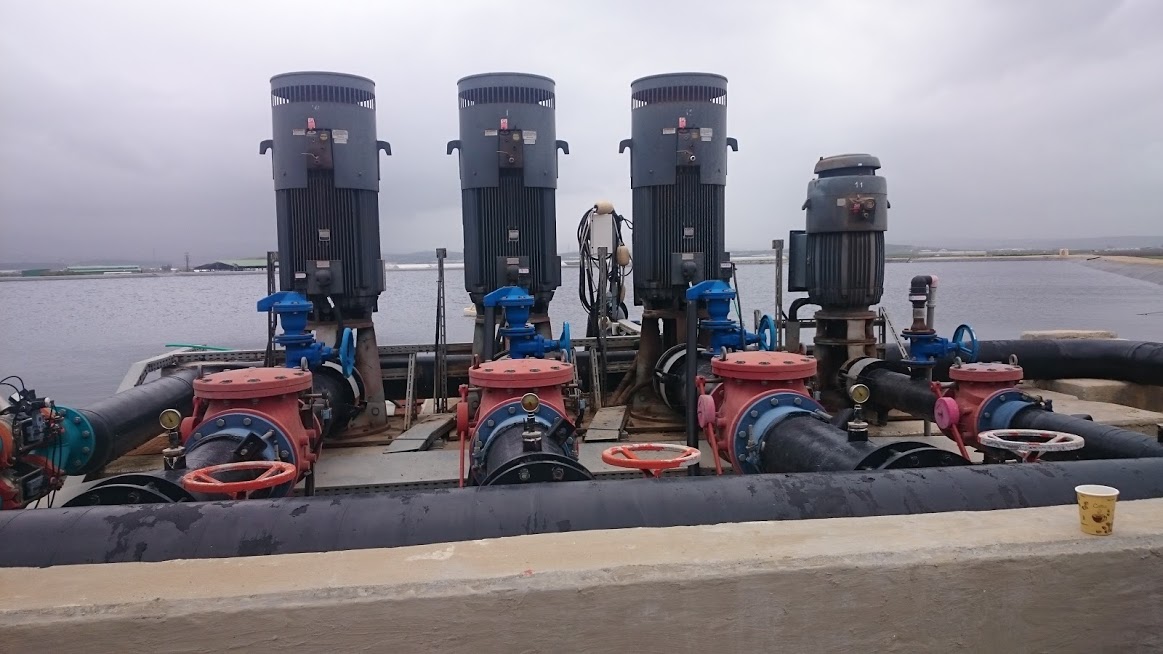

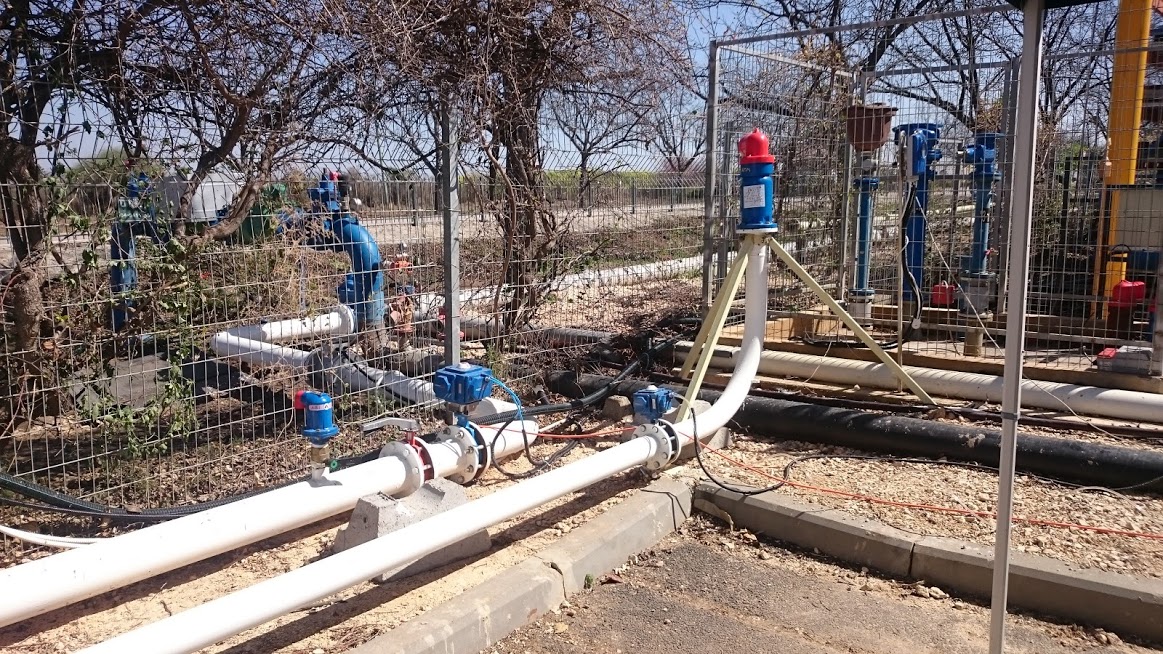

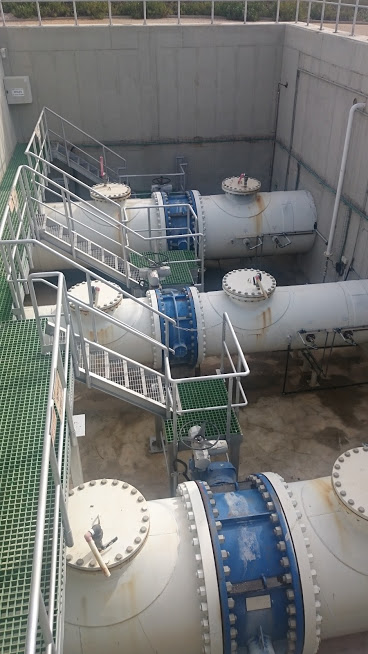

• A.R.I. légtelenítő szelepek az üzemeltetésben – tanulmányi kirándulás

– tengervíz sótalanító

– szennyvíztisztító

– átemelő telep

Zárásképp a szervezők a kiváló képzést és a jó hangulatú búcsúestet követően, egy utolsó napi Holt-tengeri kirándulással és Jeruzsálemi városnézéssel tették felejthetetlenné a rendezvényt.

Galéria a látogatásról:

The post A.R.I. szeminárium 2018 appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

Előző heti cikkünket folytatva, most rátérünk az eddig ismertetett jelenségek hatékony megoldását jelentő légtelenítő szelepekre. A szelepek működési elvük szerint több csoportra oszthatóak fel, melyről röviden az alábbiakban olvashat.

1. Automata légtelenítő szelep

Az automata légtelenítők folyadék-rendszerek nyomás alatti légtelenítésére szolgálnak. A működés közben felhalmozódó levegő folyamatos, nyomás alatti kiengedésével biztosítja a hatékonyabb folyadékszállítást (a bent maradó légbuborékok szűkítik az áramlási keresztmetszetet – v.ö: szivattyú energia költségek, energia hatékonyság). Az automata légtelenítő szelep jellemzője a kisebb méret és a korlátozott szállítási kapacitás.

12. ábra Automata légtelenítő szelep működése

2. Speciális automata légtelenítő szelepek

Az automata légtelenítő szelepek funkciójuknál és fizikai törvényszerűségeknél fogva relatíve kis keresztmetszetű (néhány mm²) kivezető nyílással rendelkeznek, mely eltömődésre érzékeny lehet, így több figyelmet igényel. Újabb fejlesztésű ferde ülékes, ún. gördülő tömítés („rolling seal”) elvű automata légtelenítő szelepek jelentősen nagyobb kiömlési keresztmetszettel rendelkeznek és a tömítés szelepüléken végzett gördülő mozgásból adódóan jobb öntisztulási jellemzőkkel bírnak, így kapacitás és megbízhatóság szempontjából optimális eszközök (13. ábra).

Amennyiben (pl. szivattyúház légtelenítésekor) a légbeszívás semmilyen mértékben nem megengedett, érdemes beépített visszacsapó szelepet tartalmazó Egyirányú (One way out) légtelenítő szelep típust választani.

13 ábra Golyós és gördülő tömítés elvű légtelenítők összehasonlítása

3. Dinamikus légbeszívó- légtelenítő szelep

A hálózat védelme érdekében (vákuum-törés, nyomáslengések), nagy mennyiségű levegő be- és kimozgatására alkalmas légbeszívó- légtelenítő szelep. A szükséges nagy kapacitás miatt nagy átömlő nyílással rendelkezik, az esetek nagy részében golyós úszós kialakítású.

14. ábra Dinamikus légbeszívó- légtelenítő szelep (golyós kivitel)

4. Kombinált légbeszívó- légtelenítő szelepek

A folyamatos, nyomás alatti légtelenítés értelemszerű igénye miatt a dinamikus működésű típusok helyett ma leginkább a 3 funkciós, ún. kombinált légtelenítő szelepek vannak használatban, ahol egy szeleptestben egyszerre van jelen a nagy szállítási kapacitású, dinamikus működés mellett az automatikus légtelenítési funkció is.

A kombinált légtelenítő szelepek nyomásesés (pl. hálózat leürülés, szivattyú leállás) esetén nagy keresztmetszeten, nagy mennyiségű levegő be- és kimozgatására képes légtelenítő szelepek (dinamikus funkció), melyek egyben biztosítják normál hálózati működés közben a nyomás alatti légtelenítést (automata légtelenítő szelep funkció).

15. ábra Dinamikus légtelenítő szelep + automata légtelenítő szelep = Kombinált légtelenítő szelep

Kombinált légtelenítő szelepekben is léteznek „gördülő tömítés” („rolling seal”) elvű típusok, itt az öntisztuló mechanizmus, megbízható, stabil működés mellett a könnyű karban tarthatóság, kis súly és kompakt méretek a legfontosabb jó tulajdonságok (16. ábra)

16. ábra Gördülő tömítés elvű légbeszívó- légtelenítő szelep

5. Csillapított zárású légbeszívó- légtelenítő szelepek (Non-slam)

Kombinált légbeszívó- légtelenítő szelepek rendkívül hatékony kiegészítője a Csillapított zárás (non-Slam) funkció, mely negatív nyomáshullám esetén lehetővé teszi szabad levegő beáramlását (dinamikus mód), viszont a kifelé áramló légáramlást egy, csak ebben az irányban aktív torlótárcsával visszafojtva – mintegy párna-hatás szerűen csillapítani lehet az esetlegesen létrejövő nyomáslengések hatását. A légtelenítő szelep emellett automata légtelenítési funkcióval is rendelkezik.

17. ábra Csillapított (Non-slam) kombinált légtelenítő szelep működése

6. Tehermentesítő légbeszívó- légtelenítő szelep

A légtelenítő szelepek legújabb generációja az ún. membrános vagy tehermentesítő légtelenítők. Ezek a típusok légbeszívás közben lényegében nominális (= csatlakozó átmérővel kvázi megegyező beömlő keresztmetszet, zavartalan áramlás) dinamikus rendszerű légbeszívó eszközként működnek, extrém magas kapacitással (Pl. egy DN80 légtelenítő szelep kapacitása 4m diffnyomáson: 2500 m³/h).

Ugyanakkor pilot szelep alkatrészük segítségével a nyomáshullám visszatérésekor automatikusan (és teljes, nyitott keresztmetszeten) leengedik a nyomáscsúcs jelentős részét. (A tehermentesítő légtelenítő szelepet vissza lehet drénelni a szívótérbe). Ez által a légtelenítő szelep gyakorlatilag „levágja” a visszatérő nyomáscsúcs felső élét, ily módon tehermentesítve a hálózatot.

Ez a működési mód azért sokkal hatékonyabb pl. egy biztonsági szelepnél, mert a csőhálózatokban a nyomáslengések nagyon gyorsan, sokszor többszörös hangsebességgel közlekednek, ez által mire egy hagyományos biztonsági szelep kinyit, a rendszert már rég jelentős sokk érte.

6. Légbeszívó- légtelenítő szelepek hatása – kísérletek

A különböző típusú légtelenítő szelepek hatásának vizsgálatát, illetve kialakításuk optimalizálását volt hivatott elvégezni a németországi Fraunhofer Intézet kísérletsorozata – egy kísérleti rendszeren vizsgálták védelem nélkül, illetve különböző kialakítású légbeszívó- légtelenítő szelepek használata esetén a hirtelen leálláskor létrejövő tranziens jelenségeket. Az eredmény önmagáért beszél (18. ábra).

(piros nyomásgörbe – védelem nélkül, a másik két görbe különböző pontokra felszerelt légbeszívó- légtelenítő szelepekkel)

18.ábra Kísérleti eredmények – Fraunhofer-intézet

7. Egyéb speciális kialakítású légtelenítő szelepek

Saját aknás légtelenítő szelepek: használatukkal megspórolható légtelenítő akna kiépítése – egyszerűbb kezelés és karban tartás Vizes és szennyvizes kivitelben, különböző hosszokban elérhetők.

Elárasztásvédelem: talajvíz- vagy belvízveszélyes helyeken ajánlott elárasztás ellen védett légtelenítő szelepeket használni; ezek megfelelő légtelenítési kapacitást biztosító, de vízzel való elárasztás esetén stabilan záró mechanizmussal zárják ki a szállított ivóvíz visszafertőződésének esélyét.

Fagyvédelem: fagyveszélynek kitett helyeken célszerű fagyvédelmi kittel felszerelt szelepet alkalmazni. Ezek az általában PUR anyagból készült speciális fagyvédő házak, melyek optimális védelmet nyújtanak az eszközöknek.

The post Légbeszívó- légtelenítő szelepek működése és típusai – 2. rész appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

The post ODOR légtelenítő szelepekhez appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

The post D-023 SB felszín alatti légtelenítő szelep appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

A kombinált légtelenítő szelep a rendszer töltése és feltöltése közben is ki tudja engedni a levegőt és gázokat, ahogy leengedéskor, vagy vízoszlop elválasztáskor is funkcionál, és kiengedi a levegőt és gázokat nyomás alatt is. A D-021 kombinált légtelenítő szelep egyedülálló kialakítása a folyadékot elválasztja a tömítő mechanizmustól, ezzel biztosítva az optimális működési körülményeket.

D-021 kombinált légtelenítő szelep jellemzői

• A szelep speciálisan olyan rendszerekre lett kifejlesztve, ahol a folyadék szilárd anyagot is tartalmazhat, mint például az újrahasznosított vagy szennyvíz
• Az egyedülálló légrés kialakítás lehetővé teszi a tömítő mechanizmusból származó folyadék elválasztását biztosítva az optimális működési körülményeket
• Egyaránt rendelkezik a légtelenítő és a levegő és vákuum szelepek funkcióival
• Három funkció:
  • Mentesíti a rendszert a feltöltés közben bejutó nagymennyiségű levegőtől
  • Mentesíti a rendszert a leeresztés közben bejutó nagymennyiségű levegőtől
  • A nyomás alatt lévő rendszert mentesíti a bejutó levegőtől.
• Rugalmas gördülő tömítés, egyenletes nyitást, zárást és szivárgásmentességet biztosítva
• Légtelenítő szelep mérettartomány: 25 mm – 50 mm (1″-2″) menetes BSP vagy NPT csatlakozás
• A következő karima méretekben: 25 mm – 50 mm (1″ – 2″)
• A szelepek karimás véggel kerülnek gyártásra, minden szükséges standardnak megfelelve

Anyagok és korrózióvédelem

• A test kompozit anyagokból készül
• A belső fém alkatrészek rozsdamentes acélból készülnek
• Az úszók rozsdaálló kompozit anyagokból készülnek
• A karima rozsdaálló kompozit anyagokból készül

Alkalmazási tartomány

• Nyomástartomány: 0,2-10 bar
• Maximum működési hőmérséklet: 60°C
• Maximum ideiglenes hőmérséklet: 90° C
• További egyirányú lehetőségek: elszívás / mentesítés

D-021 kombinált légtelenítő szelep alkalmazási terület

•  újrahasznosított víz, nyers víz, szennyvíz, lebegő, szilárd részeket tartalmazó víz és hűtővíz

The post D-021 kombinált légtelenítő szelep újrahasznosított és nem ivóvízhez appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

• Kitűnően ellenáll a fagynak
• Telepítési költsége rendkívül alacsony
• Beszerelése lehetséges utak, járdák és épületek alatt is

D-090P földalatti légtelenítő szelep előnyei

• A földalatti légtelenítő szelep rendszer csökkenti a telepítési költségeket – nincs szükség akna kiépítésére
• Beépített elzáró szelep: automatikus lekapcsol, ha karbantartás céljából eltávolítja a légtelenítő szelepet
• Egy kamrás, dupla nyílású légtelenítő szelep, közvetlenül a vízáramlással működtetve
• A dinamikus tervezés lehetővé teszi a nagy sebességű levegő mentesítést, miközben megakadályozza idő előtti bezáródást
• Innovatív gördülő tömítés mechanizmus
• A D-090P földalatti légtelenítő szelep  a következő méretekben vásárolható: 2″ külső menetes csatlakozás, NPT/BSP és karimás 2″, 3″, 4″

Anyagok és korrózióvédelem

• P.V.C. doboz a legmagasabb standardoknak megfelelően
• Telepítési hosszok: 500 mm, 755 mm, 1055 mm, 1355 mm, 1555mm, 1830mm, 2135mm, 2440mm
• A test nagy szilárdságú kompozit anyagokból készült
• A mozgó alkatrészek speciálisan kiválasztott, rozsdának tökéletesen ellenálló, polimer anyagból készültek

D-090P földalatti légtelenítő szelep alkalmazási tartománya

• Nyomástartomány:
  • D-040LP: 0,2-10 bar
  • D-040: 0,2-16 bar
• Maximum működési hőmérséklet: 60°C
• Maximum ideiglenes hőmérséklet: 90° C

The post D-090P földalatti légtelenítő szelep appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

Vákuum keletkezésekor (leeresztés) a szelep azonnal reagál és kiegyenlíti a nyomást. A levegő és vákuum szelep alaphelyzetben zárva van, ha a vezeték nincs használatban, ezzel megakadályozva a törmelékek és rovarok behatolását.

D-070 dinamikus kombinált légtelenítő szelep jellemzői

• Egyedülálló modell: úszó nélkül működik a gördülő membrán elvet felhasználva
• Ellenőrzött és fokozatos légtelenítés, megelőzve a lehetséges károkat
• Ha a vezeték nincs használatban, megakadályozza a törmelékek és rovarok behatolását.
• A zavartalan és fokozatos zárás nem befolyásolja a víz áramlását.
• A következő méretekben vásárolható: 3”, 4”, 6”, 8″ és 12” karimás véggel

Anyagok és korrózióvédelem

• ASTM A-536-60-40-18 öntöttvas test és burkolat.
• A belső alkatrészek ellenállnak a korróziónak.
• Szelep bevonat: fúziós kötésű epoxi DIN 30677-2 standardnak megfelelően.
• Igény esetén más bevonattal is rendelhető.

D-070 dinamikus kombinált légtelenítő szelep alkalmazási tartománya

• Nyomástartomány: 0,2-16 bar.
• Maximum működési hőmérséklet: 60°C.
• Maximum ideiglenes hőmérséklet: 90° C.

The post D-070 dinamikus kombinált légtelenítő szelep appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

Vákuum keletkezésekor (leeresztés) a légtelenítő szelep azonnal reagál és kiegyenlíti a nyomást. A levegő és vákuum szelep alaphelyzetben zárva van, ha a vezeték nincs használatban, ezzel megakadályozva a törmelékek és rovarok behatolását.

D-070-P dinamikus kombinált légtelenítő szelep jellemzői

• Egyedülálló modell: úszó nélkül működik a gördülő membrán elvet felhasználva
• Ellenőrzött és fokozatos légtelenítés, megelőzve a lehetséges károkat
• Ha a vezeték nincs használatban, megakadályozza a törmelékek és rovarok behatolását
• A zavartalan és fokozatos zárás nem befolyásolja a víz áramlását.
• A D-070-P dinamikus kombinált légtelenítő szelep a következő méretekben vásárolható meg:
  • 2”, 3″ M1, menetes vagy karimás BSP/NPT
  • 4” M2 karimás

Anyagok és korrózióvédelem

• A test és a belső alkatrészek speciálisan kiválasztott, rozsdának tökéletesen ellenálló, kompozit anyagból készültek.
• Levegő kibocsátó alkatrész:
  • A test nagy szilárdságú kompozit anyagokból készült.
  • A mozgó alkatrészek speciálisan kiválasztott, rozsdának tökéletesen ellenálló, polimer anyagból készültek.
• Opcionális: egyirányú D-070-P-I légtelenítő szelep kizárólag levegő beengedéssel – rendszer leeresztésnél nem alkalmazható.

D-070-P dinamikus kombinált légtelenítő szelep alkalmazási tartománya

• Nyomástartomány: 0,2-10 bar.
• Maximum működési hőmérséklet: 60°C.
• Maximum ideiglenes hőmérséklet: 90° C.

Alkalmazási területek

A D-070-P dinamikus kombinált légtelenítő szelep olyan vízrendszereken használható, ahol a csővezeték átmérője 8″ vagy nagyobb, illetve bármely átmérőjű csővezetékeken, ahol a vezeték lejtése nagyobb, mint 2-3%.

The post D-070-P dinamikus kombinált légtelenítő szelep appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

A levegő és vákuum szelep alkotóelem kialakításának köszönhetően a D-060NS kombinált légtelenítő szelep a csőrendszerben töltéskor vagy ürítéskor felhalmozódó, nagyobb mennyiségű levegőt is mentesíti. A kombinált légtelenítő szelep enyhíti a vízoszlop szétválasztáskor létrejövő negatív nyomást is.

D-060NS kombinált légtelenítő szelep jellemzői

• 3 lépcsős kombinált légtelenítő szelep túlfeszültség-csillapítóval
• Egyaránt rendelkezik a légtelenítő és a levegő és vákuum szelepek funkcióival.
• Három funkció:
  • Mentesíti a rendszert a feltöltés közben bejutó nagymennyiségű levegőtől
  • Mentesíti a rendszert a leeresztés közben bejutó nagymennyiségű levegőtől
  • A nyomás alatt lévő rendszert mentesíti a bejutó levegőtől.
• Speciális nyílás kiképzés: a bronz és E.P.D.M. gumi hosszú távú, karbantartást nem igénylő működést biztosít.
• A D-060NS kombinált légtelenítő szelep következő méretekben vásárolható: 2″ – 10″ (D-065 légtelenítő szelep csak 2″ – 8″).
• A karimás végnek köszönhetően minden standarddal kompatibilis

Anyagok és korrózióvédelem

• ASTM A-536-60-40-18 öntöttvas test és burkolat.
• Légtelenítő szelep bevonat: fúziós kötésű epoxi DIN 30677-2 standardnak megfelelően.
• Igény esetén más bevonattal is rendelhető.
• Levegő kibocsátó alkatrész:
  • A test nagy szilárdságú kompozit anyagokból készült.
  • D-060-C/D-062 modellek öntöttvas védőburokkal (ASTM A-48 CL35B / ASTM A-536-60-40-18).
  • A mozgó alkatrészek speciálisan kiválasztott, rozsdának tökéletesen ellenálló, polimer anyagból készültek.

Alkalmazási tartomány

• Nyomástartomány:
  • D-060 NS, D-060-C NS – 0,2-16 bar
  • D-062 NS – 0,2-25 bar
  • D-065 NS – 0,2-40 bar
• Maximum működési hőmérséklet: 60°C.
• Maximum ideiglenes hőmérséklet: 90° C.

D-060NS kombinált légtelenítő szelep alkalmazási területe

A D-060NS kombinált légtelenítő szelep olyan vízvezetékeken alkalmazható, ahol vízoszlop elválasztás történik, meredek lejtésű csúcsoknál és azokon a pontokon, ahol túlfeszültség, folyadékütés fordulhat elő.

The post D-060NS kombinált légtelenítő szelep appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.

A levegő és vákuum szelep alkotóelem kialakításának köszönhetően a D-050 / D-052 kombinált légtelenítő szelep a csőrendszerben töltéskor vagy ürítéskor felhalmozódó, nagyobb mennyiségű levegőt is mentesíti. A kombinált légtelenítő szelep enyhíti a vízoszlop szétválasztáskor létrejövő negatív nyomást is.

D-050 / D-052 kombinált légtelenítő szelep jellemzői

• Egyaránt rendelkezik a levegő, vákuum és légtelenítő szelepek funkcióival.
• Három funkció:
  • Mentesíti a rendszert a feltöltés közben bejutó nagymennyiségű levegőtől
  • Mentesíti a rendszert a leeresztés közben bejutó nagymennyiségű levegőtől
  • A nyomás alatt lévő rendszert mentesíti a bejutó levegőtől.
• Speciális nyílás kiképzés: a bronz és E.P.D.M. gumi hosszú távú, karbantartást nem igénylő működést biztosít.
• A következő méretekben vásárolható: 2″-12″
• A 2″-es szelep menetes BSP vagy NPT csatlakozással is választható.
• A karimás végnek köszönhetően minden standarddal kompatibilis.

Anyagok és korrózióvédelem

• ASTM A-536-60-40-18 öntöttvas test és burkolat.
• Szelep bevonat: fúziós kötésű epoxi DIN 30677-2 standardnak megfelelően.
• Igény esetén más bevonattal is rendelhető.
• Levegő kibocsátó alkatrész:
  • A test nagy szilárdságú kompozit anyagokból készült.
  • A mozgó alkatrészek speciálisan kiválasztott, rozsdának tökéletesen ellenálló, polimer anyagból készültek.

Alkalmazási tartomány

• Nyomástartomány:
  • D-050, D-050-C – 0,2-16 bar.
  • D-052 – 0,2-25 bar.
• Maximum működési hőmérséklet: 60°C.
• Maximum ideiglenes hőmérséklet: 90° C.
• Települési és ipari rendszerekhez.

The post D-050 / D-052 kombinált légtelenítő szelep appeared first on Arad Hungária Kft. - vízóra, vízmérő, hőmennyiségmérő és egyéb áramlásmérő eszközök, megoldások.
